Cиcтема авто запуска резервного генератора Conext AGS

Система авто запуска генератора Conext AGS служит для контроля напряжения аккумулятора и запуска или остановки резервного генератора, когда напряжение на аккумуляторе падает ниже или превышает предварительно установленные предельные значения, а также запускает генератор в помощь зарядному устройству системы, для получения высокого выходного напряжения, когда требуется.

Должен использоваться 2-проводной или 3-проводной генератор с возможностью автоматического запуска, с выдачей сигнала Generator Run, который показывает успешный его запуск


Функционал Conext AGS
  1. Автоматический запуск резервного генератора для подзарядки аккумуляторной батареи или питания нагрузки в соответствии с запрограммированными условиями.
  2. Передаёт необходимую информацию о своей работе совместимым устройствам в сети Xanbus.
  3. Контролирует параметры напряжения батареи, уровень заряда батареи, мощность потребляемую от сети, при изменении установленных параметров, запускает или останавливает генератор.
  4. Программируется с помощью панели Conext SCP, интерфейса Conext Configuration Tool по USB или с помощью устройства Conext ComBox через интернет или ModBus TCP/RTU/ASCII.
  5. Возможен удалённый запуск генератора по команде пользователя или от внешней системы управления


Сигналы запуска генератора
  • Низкое напряжение аккумулятора
  • Сильном разряде аккумуляторной батареи
  • От датчика термостата, предварительно запрограммированного интервала тренировочного цикла в указанное время суток.


Сигналы остановки генератора
  • При установке параметров сетевого напряжения в допустимые пределы
  • При высоком напряжении на аккумуляторе
  • При достижении стадии равновесия или абсорбции аккумуляторной батареи

А также возможен ручной запуск и остановка генератора в любое время.


Преимущества Conext AGS

ВРЕМЯ БЕЗДЕЙСТВИЯ
Устройство автоматического запуска генератора серии XW имеет функцию задания периода времени бездействия для предотвращения запуска генератора в ночные часы или в другие неподходящие периоды времени.

ИНТЕРВАЛ ТРЕНИРОВОЧНОГО ЦИКЛА
Во время продолжительного простоя генератора, устройство автоматического запуска генератора может быть запрограммировано для запуска (или проверки) генератора через предварительно определенные промежутки времени. Это обеспечивает поддержание генератора в рабочем состоянии и постоянную подзарядку батареи.

ОТЧЁТ О СОСТОЯНИИ
Устройство автоматического запуска генератора направляет отчет о режиме работы, параметрах, работе генератора и причине запуска генератора в систему Xanbus. Эту информацию можно просматривать на панели управления системой XW.

УСТАНОВКА ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ
Вместе с устройством автоматического запуска могут быть установлены:
  • Вход внешнего выключения,
  • Ручной переключатель включить/выключить генератора
  • Внешний светодиодный индикатор включить/выключить


Минимальное необходимое оборудование
  1. Инвертор/зарядное устройство серии XW
  2. Панель управления системой XW
  3. Устройство автоматического запуска генераторов XW
  4. Генератор переменного или постоянного тока

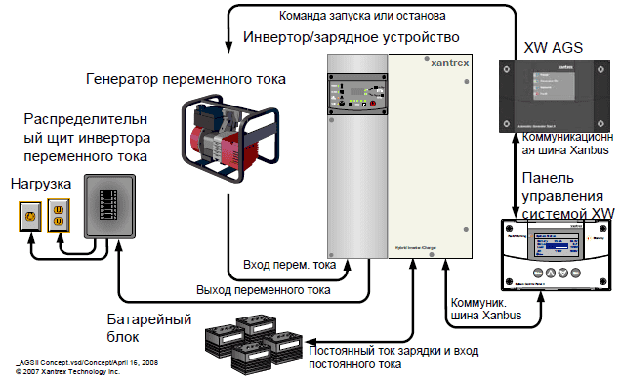

Пример подключения Conext AGS

Пример подключения Conext AGS

Основные технические характеристики Conext AGS

Параметр Значение

Номинальное входное сетевое напряжение 15 В
Максимальный рабочий ток 200 мА при номинальном входном сетевом напряжении
Максимальный ток контактов реле 5 А*
Рабочее напряжение термостата 12 В/24 В*
Минимальное напряжение термостата 12 В/24 В 9,5 В*
Максимальное напряжение термостата 12/24 В 30 В*
Рабочий входной ток термостата 12/24 В 4,6 мА при 12 В
Номинальное напряжение сигнала работы генератора В+ 12 В/24 В*
Минимальное напряжение сигнала работы В+ 9,5 В*
Максимальное напряжение сигнала работы В+ 30 В*
Рабочий ток сигнала работы генератора B+ 14,6 мА при 12 В
Физический уровень взаимодействия 2, CAN
Протокол взаимодействия Xanbus
Максимальная длина кабеля 40 м
Общие характеристики
Размеры 95,5 * 146 * 37 мм
Масса 0,25 кг
Разъёмы Разъём
Условия эксплуатации
Рабочая температура от -20 до 50 °C
Максимальная температура корпуса 60 °C
Допустимая влажность От 5 до 95%

Цена

Стоимость оборудования 16 080 руб.


Условия доставки

Доставка по всей России транспортными компаниями.
Оплата наложенным платежом
Instruktsiya_XW_AGS_(rus) Размер: 3.7 Мб
